Avtomatizirano ravnanje tal z GPS tehnologijo
CHCNAV IC100 je napredni sistem za avtomatizirano ravnanje in uravnavanje tal z GNSS RTK tehnologijo. Omogoča centimetrsko natančnost pri uravnavanju površin, kar je ključno za optimalno navodnjavanje, rast rastlin in učinkovito kmetovanje.
Sistem nadomešča tradicionalne laserske sisteme in ponuja večjo fleksibilnost - dela tudi na večjih površinah, ni omejen z dosegom laserja in omogoča uravnavanje v naklonu (geodetska referenca) poleg standardnega uravnavanja.
Primeren za riževepolja, večje njive, namakalne sisteme in gradbene površine. Izboljšuje učinkovitost porabe vode, zmanjšuje erozijo in optimizira rast rastlin.
Intuitiven 10,1" zaslon in preprosto upravljanje

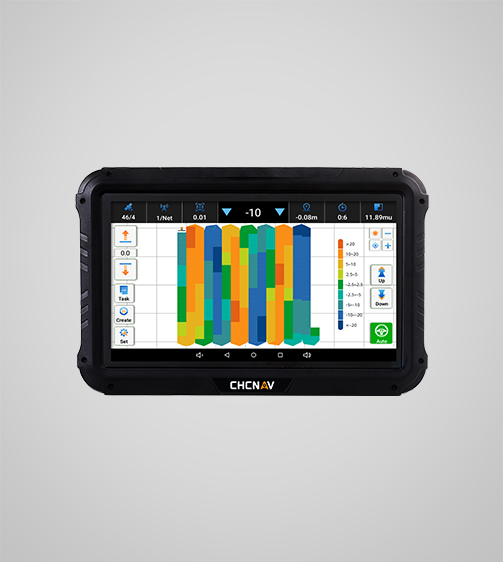

IC100 vključuje veliki 10,1" barvni zaslon z dotikom, ki prikazuje zemljevid polja z barvno označenimi območji potrebnega izkopa (cut) in nasipavanja (fill). Operater lahko na prvi pogled vidi, kje je potrebno odstraniti ali dodati zemljo.
Sistem ponuja različne načine delovanja - ravninsko uravnavanje (reference grade) za popolnoma ravne površine in geodetsko uravnavanje (geodetic grade) za uravnavanje v naklonu za odtekanje vode.
Uporabniški vmesnik je preprost in omogoča hitro nastavitev referenčne ravnine ali naklona. Operater lahko začne z delom v nekaj minutah po vklopu sistema.
Vgrajen RTK za maksimalno natančnost
IC100 vključuje vgrajen GNSS RTK sprejemnik, ki podpira GPS, GLONASS, BeiDou, Galileo in QZSS konstelacije. To zagotavlja zanesljiv sprejem signala in centimetrsko natančnost pozicioniranja.
Sistem podpira različne vire RTK korekcij - NTRIP preko mobilnega omrežja (4G), lokalna RTK bazna postaja ali radio povezava. Fleksibilnost pri izbiri vira zagotavlja zanesljivo delo v različnih pogojih.

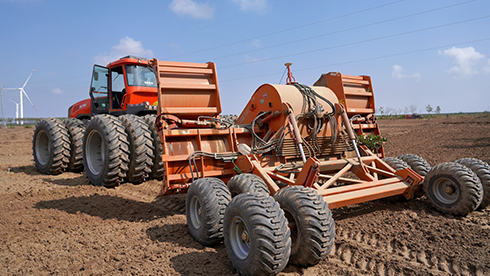

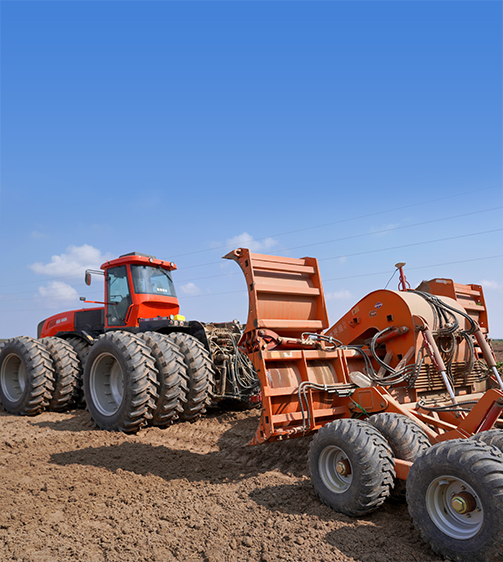

Avtomatska hidravlična kontrola skrape ali buldožerske rezila omogoča natančno sledenje želeni ravnini z minimalnimi ročnimi posegi operaterja.
Tehnični podatki
| Sistem za ravnanje tal CHCNAV IC100 | |
|---|---|
| Natančnost ravnine in naklona | ±2 cm |
| Sistemske komponente | 4 (Antena GNSS, Krmilnik, 10.1" Zaslon, Visokozmogljiva Krmilna Enota) |
| Podprti strgali | Dvo-smerni ventil in več-smerni ventil |
| Konfiguracije naklona | Enojni in dvojni naklon |
| Raven zaščite (IP) za sistem | IP65 (Zaslon) / IP54 (ECU) / IP67 (Krmilnik in Antena) |
| Pozicioniranje RTK | |
| Horizontalna natančnost RTK (RMS) | 0.8 cm + 1 ppm |
| Vertikalna natančnost RTK (RMS) | 1.5 cm + 1 ppm |
| Podprti GNSS sistemi | GPS (L1/L2/L5), GLONASS (L1/L2), BDS (B1/B2/B3), Galileo (E1/E5a/E5b) |
| Zaslon (Display) | |
| Velikost zaslona | 10.1 palcev |
| Ločljivost | 1024 x 600 |
| Svetlost | 600 nits |
| Sistem | Android 6.0.1 |
| Napajanje | 9 V - 36 V |
| Komunikacija | 2.4 G WiFi/BT4.0, BLE |
| Omrežje | 2G/3G/4G |
| Dimenzije (Š x V x G) | 281 x 181 x 42 mm |
| Teža | 1.5 kg |
| Delovna temperatura | -20°C do +70°C |
| ECU (High Performance Control Unit) | |
| Napajanje | 9 V - 36 V |
| Zaščita | Podpora za prenapetostno in prekomerno tokovno zaščito |
| Število indikatorjev | 2 |
| Komunikacija | CAN x 1, PWN x 6 |
| Delovna temperatura | -30°C do +70°C |

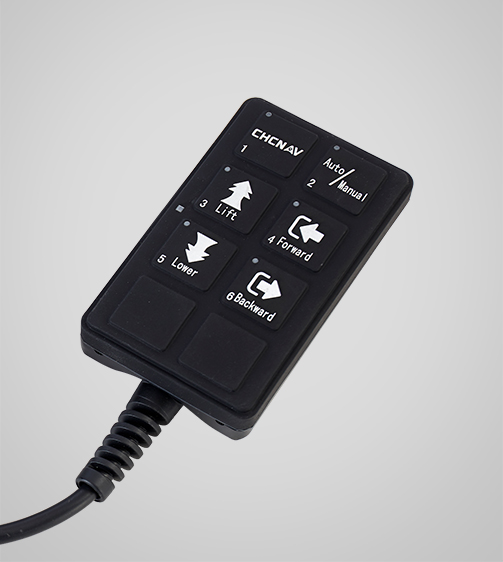

| Krmilnik (Controller) | |
| Napajanje | 9 V - 36 V |
| Komunikacija | CAN x 1 |
| Število gumbov | 6 |
| Omejitev uporabe gumbov | >1 milijon krat |
| Delovna temperatura | -40°C do +80°C |
| Satelitska antena | |
| Velikost antene | 150 mm x 61 mm |
| Komunikacija | CAN x 1 |
| Priključek | TNC-K |
| Velikost priključka | 5/8" x 11 (inch) |
| Delovna temperatura | -40°C do +85°C |
