Integrirana avtomatizacija
NX510 SE (Steering Engine) je all-in-one rešitev za avtomatsko krmiljenje, ki vključuje vgrajen RTK sprejemnik, krmilni motor in 7" barvni zaslon v enem sistemu. Ta integriran pristop poenostavlja montažo in zmanjšuje število potrebnih komponent.
Sistem dosega ±2,5 cm natančnost pozicioniranja in podpira GPS, GLONASS, BeiDou in Galileo satelitske konstelacije. Vgrajena RTK tehnologija omogoča centimetrsko natančnost brez potrebe po dodatnih modulih.

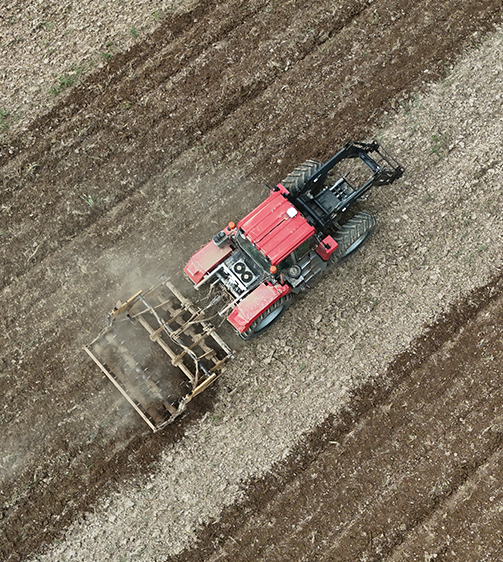

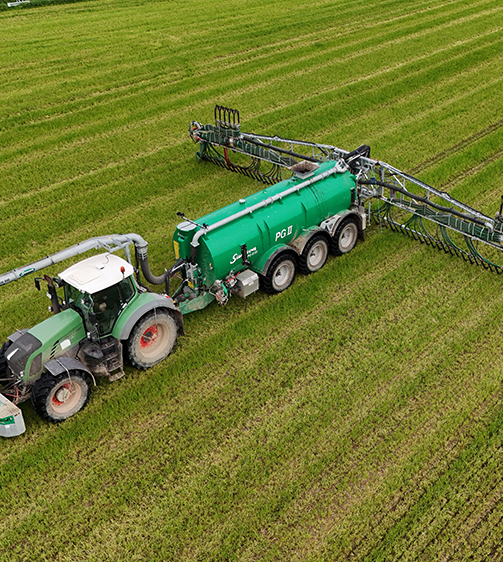

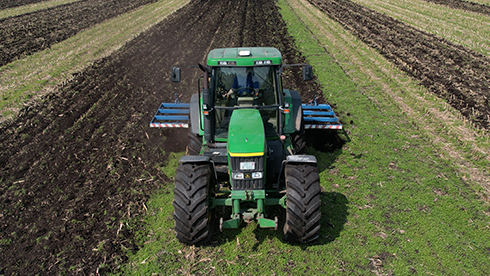

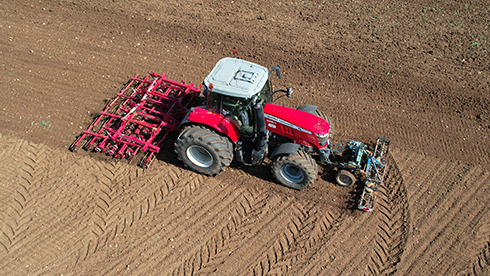

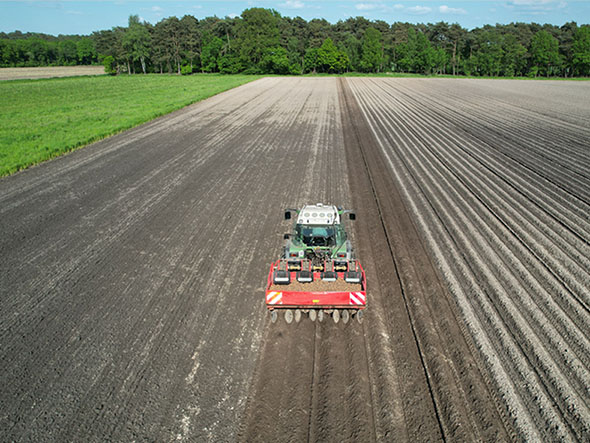

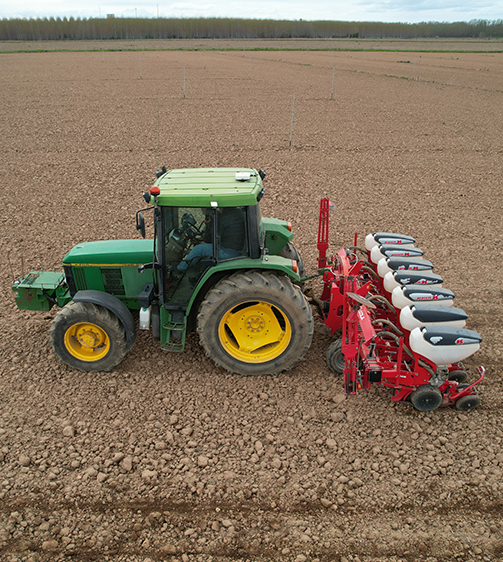

Primeren je za različne poljedelske aplikacije - setev, škropljenje, gnojenje, obdelavo tal in spravilo pridelkov. Avtomatsko krmiljenje zmanjšuje utrujenost operaterja in omogoča delo tudi v nočnem času.
Enostavna montaža in uporaba

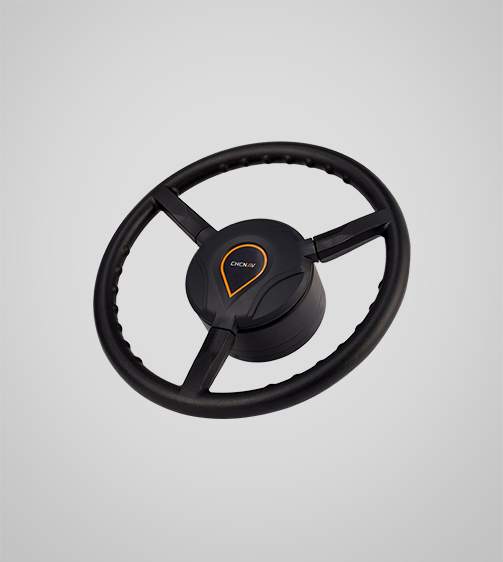

NX510 SE je zasnovan za hitro in enostavno montažo na traktorje. Krmilni motor se pritrdi direktno na volan ali krmilno gred, glavna enota pa se namesti na primerno mesto v kabini.

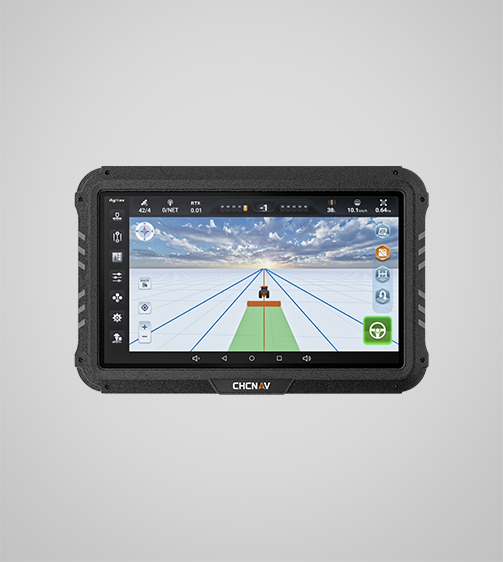

7" barvni zaslon z dotikom omogoča enostavno upravljanje vseh funkcij. Vmesnik je intuitiven in omogoča hitro nastavitev vodilnih linij, načrtovanje poti in spremljanje dela.
Sistem vključuje različne načine vodilnih linij - AB ravna linija, AB krivulja, konturno sledenje in več drugih. Avtomatsko obračanje na čelih polja dodatno zmanjšuje potrebo po ročnem krmiljenju.
Zanesljivo delovanje
NX510 SE je zasnovan za zanesljivo delovanje v različnih vremenskih pogojih. Zaščita IP65 zagotavlja odpornost proti prahu in vodi, kar omogoča varno delo tudi v dežju.
Sistem podpira različne načine RTK korekcij - NTRIP preko mobilnega omrežja, radio povezava z bazno postajo ali lokalna RTK bazna postaja. To zagotavlja fleksibilnost pri izbiri najustreznejše rešitve za posamezno kmetijo.
Vključene so tudi funkcije za beleženje dela, ki omogočajo kasnejšo analizo produktivnosti in optimizacijo delovnih procesov.
Tehnične specifikacije
| Lastnost | Specifikacija |
|---|---|
| Natančnost RTK | ±2.5 cm |
| GNSS konstelacije | GPS, GLONASS, BeiDou, Galileo |
| Velikost zaslona | 7" barvni zaslon |
| Tip sistema | Integrirani (SE - Steering Engine) |
| RTK podpora | Vgrajena |
| RTK metode | NTRIP, Radio, Lokalna baza |
| Zaščita | IP65 |
| Delovna temperatura | -30°C do +65°C |
| Napajanje | 12V DC |
| Montaža | Univerzalna - večina traktorjev |
Tehnični podatki
| SPLOŠNE SPECIFIKACIJE | |
|---|---|
| Ime izdelka | CHCNAV NX510 SE |
| Tip sistema | Integriran avtomatiziran krmilni sistem |
| Kompatibilnost | Naknadna vgradnja v številne nove in stare traktorje in druga vozila |
| Natančnost (Pass-to-pass) | ≤ ±2.5 cm |
| Sistem za kompenzacijo terena | GNSS+INS tehnologija |

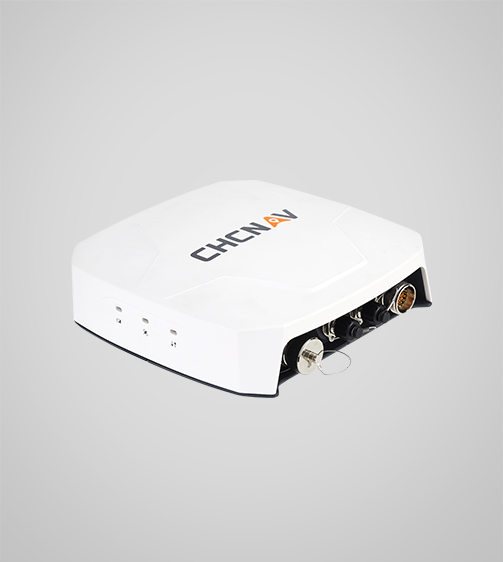

| SISTEM ZA POZICIONIRANJE (Sprejemnik) | |
| Podprte konstelacije | GPS, GLONASS, Galileo, Beidou, QZSS, SBAS |
| Frekvenčni pasovi (GPS) | L1/L2/L5 |
| Frekvenčni pasovi (BDS) | B1I/B2/B3I/B1C/B2a/B2b |
| Frekvenčni pasovi (Galileo) | E1/E5a/E5b/E6 |
| Frekvenčni pasovi (GLONASS) | L1/L2 |
| Frekvenčni pasovi (QZSS) | L1/L2/L5/L6 |
| Horizontalna natančnost (RTK) | 8 mm + 1 ppm RMS |
| Vertikalna natančnost (RTK) | 15 mm + 1 ppm RMS |
| Natančnost hitrosti | 0.03 m/s RMS |
| Čas inicializacije | < 5 s |
| Zanesljivost inicializacije | > 99.9% |
| Dimenzije sprejemnika (D × Š × V) | 220 mm × 205 mm × 60 mm |
| Teža sprejemnika | < 2 kg |
| Zaščita pred prahom in vodo | IP67 |
| ZASLON (Display) | |
| Velikost zaslona | 10.1" zaslon na dotik |
| Operacijski sistem | Android 6.01 |
| Dimenzije (D × Š × V) | 281 mm × 181 mm × 42 mm |
| Programska oprema | AgNav (večjezična) |
| Zaščita pred prahom in vodo | IP65 |
| KOMUNIKACIJA IN PODATKI | |
| 4G modem | Integriran v sprejemniku in zaslonu |
| UHF modul (Frekvenca) | 410–470 MHz |
| UHF modul (Protokoli) | TT450S / Transparent / CHC / CHCAG / SATEL 3AS |
| WiFi/Bluetooth | Da |
| CAN vhodi | 2 |
| Serijski vhodi | RS232 x 2 |
| Izhod NMEA | 1/2/5/10 Hz |
| Korekcijski formati | RTCM 3.0/3.1/3.2/3.3 |
| Izhodni vmesnik (LED) | 3 x LED (napajanje, satelit, RTK korekcija) |
| ELEKTRIČNI VOLAN | |
| Navor | 7.5 N-m |
| Premer volana | 410 mm |
| Višina motorja | 80.5 mm |
| NAPAJANJE IN OKOLJE | |
| Vhodna moč (Sprejemnik / Volan) | 9 V DC do 36 V DC |
| Delovna temperatura | -20°C do +70°C |
| Temperatura skladiščenja | -40°C do +85°C |
| KAMERA | |
| Zadnja kamera | Da |
| Ločljivost | 1280 x 720 slikovnih pik |
| Kot gledanja | 120° |
