3D vodenje za gradbene stroje
EGS101 sistem omogoča 3D vodenje gradbenih strojev (bagerji, buldožerji, greiderji) z RTK GPS natančnostjo ±2.5 cm za natančno izvajanje projektov.
Uporaba: gradnja cest, terasiranje, izkopi za temelje, polaganje drenaž, urejanje športnih objektov, rekultivacija kamnolomov.
Prihranek časa do 40% - manj časa za merjenje, označevanje, kontrolo. Operater vidi projektno geometrijo v realnem času in točno ve, kje mora kopati ali nasipati.
Zmanjšanje napak in posledično manj popravil. Prvič naredi prav - prihranek materiala in delovnih ur.
Natančen prikaz in vodenje

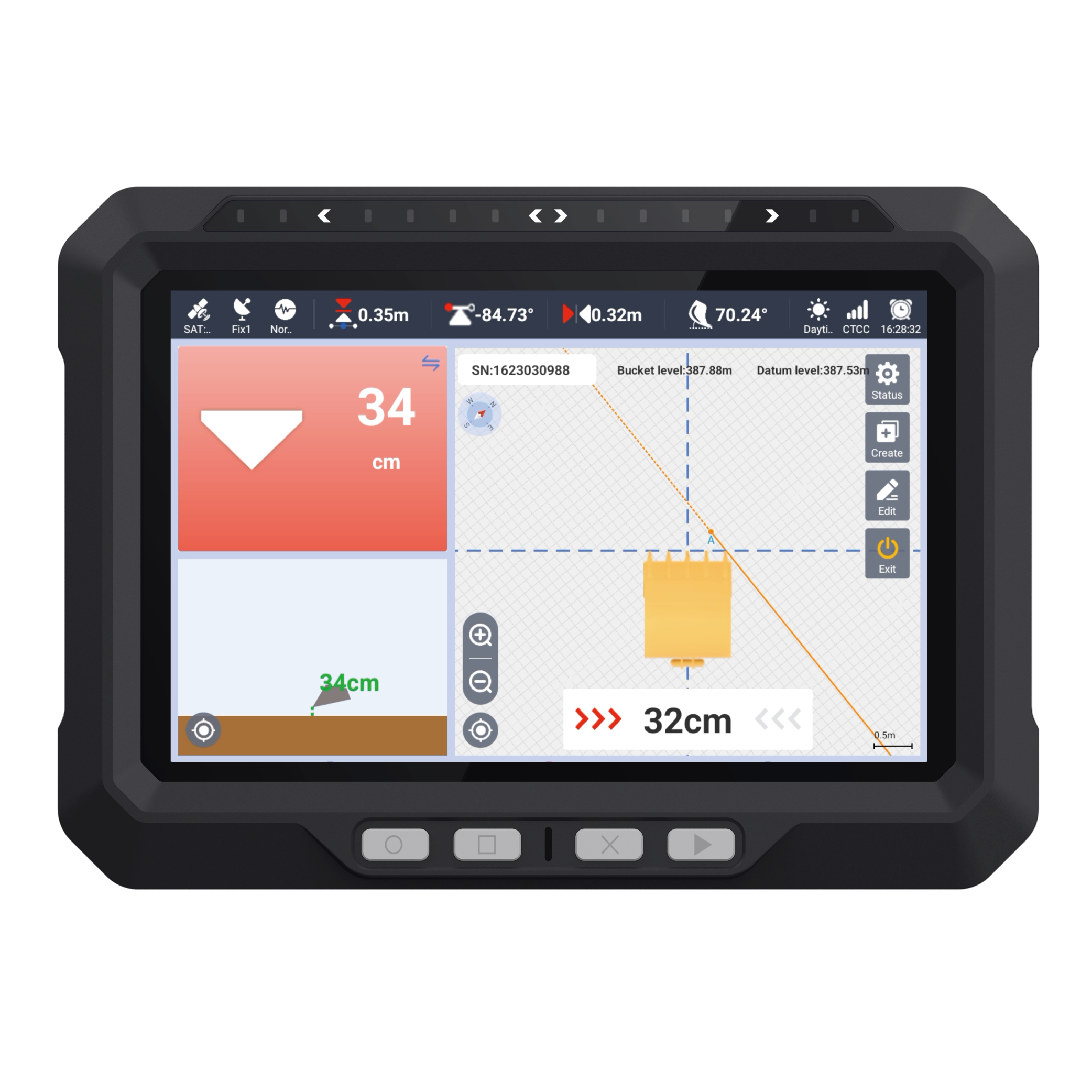

Zaslon v kabini prikazuje trenutno pozicijo rezila/žlice v razmerju do projektne geometrije. Barvno kodiranje: zelena = točno prav, rumena/rdeča = previsoko, modra = prenizko.
Prikaz prereza terena v realnem času - operater vidi, koliko materiala mora še odstraniti ali nasuti. Numerični prikaz višinske razlike v centimetrih.
3D vizualizacija terena omogoča boljše prostorsko razumevanje projekta. Koristno pri kompleksnih geometrijah (krivulje, nakloni v več smereh).
Sistem podpira različne tipe strojev - bagre (nastavljiv kot roka), buldožerje (letev), grejderje (rezilo z več kontrolnimi točkami).
Integracija s CAD projekti
Uvoz projektov iz CAD programov (AutoCAD, Civil 3D, 12d Model) v standardnih formatih (DXF, LandXML). Enostavna priprava podatkov v pisarni in prenos na gradbišče.
Sistem shranjuje "as-built" podatke - dejansko izveden teren po zaključku del. Primerjava načrt vs. izvedeno za kontrolo kakovosti in obračun.
Možnost dela brez projekta - sistem beleži vse premike materiala in ustvari 3D model terena. Koristno pri manjših delih ali ad-hoc prilagoditvah.
Komplet vključuje: zaslon, GPS antene (1 ali 2 glede na tip stroja), senzorje za položaj delov stroja (IMU, inklinometri), kontrolno enoto.
Tehnični podatki
| Sistem za nadzor gradbenih strojev EGS101 | |
|---|---|
| Tip izdelka | Inteligentni sistem za kontrolo nagiba bagra (Grade Control System) |
| Glavni namen | Vodenje žlice bagra v realnem času za gradnjo na kmetijskih površinah z visokim standardom (izkop jarkov, nasipov, niveliranje, urejanje pobočij, poglabljanje ribnikov/rek) |
| Natančnost ocenjevanja (Grading Accuracy) | Znotraj $ \pm 2.5 $ cm |
| Natančnost višine žlice (Land Leveling) | Znotraj 3 cm |
| Tehnologija in Senzorji | |
| Senzorji | GNSS dvojna frekvenca in IMU senzorji visoke občutljivosti |
| Podprti GNSS sistemi | GPS, BeiDou, GLONASS |
| Izhod podatkov | Realni čas preko CAN vodila |
| Funkcionalnosti | |

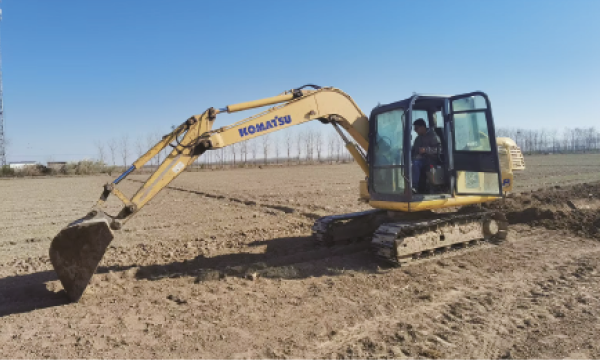

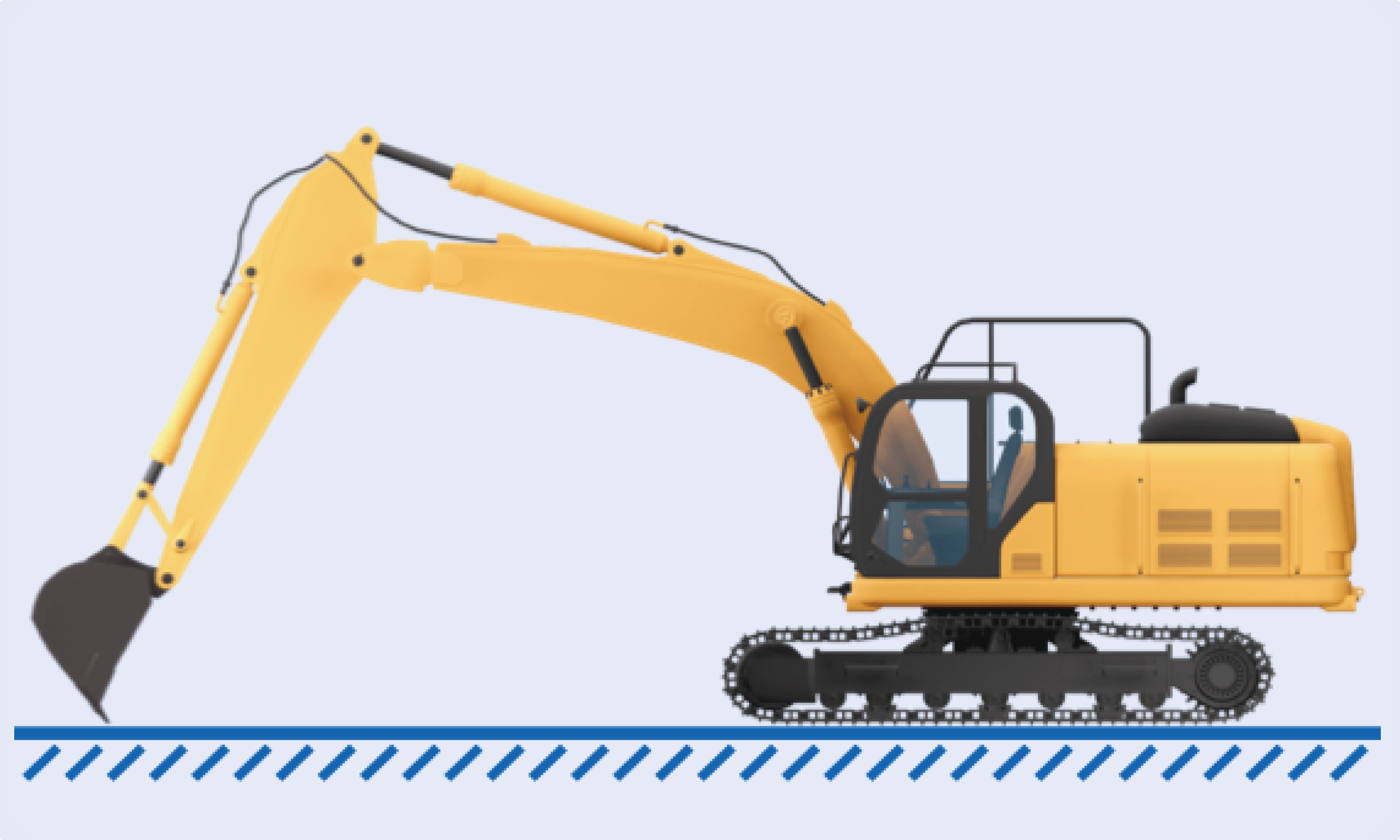

| Niveliranje terena | Nastavitev želene višine z enim klikom, prikaz podatkov o višini žlice v realnem času |

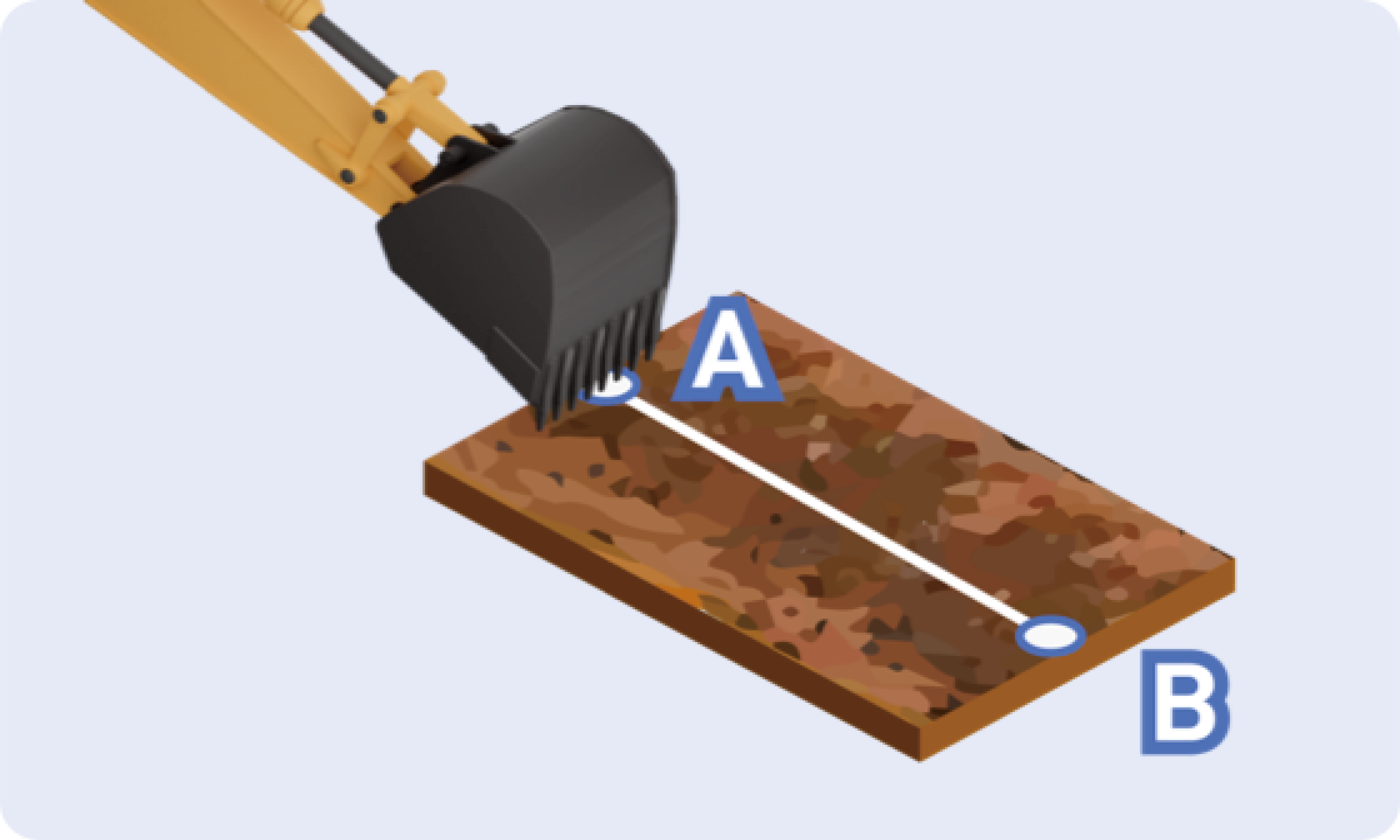

| Vodenje v ravni črti | Natančna poravnava in kontrola globine za jarke in nasipe |

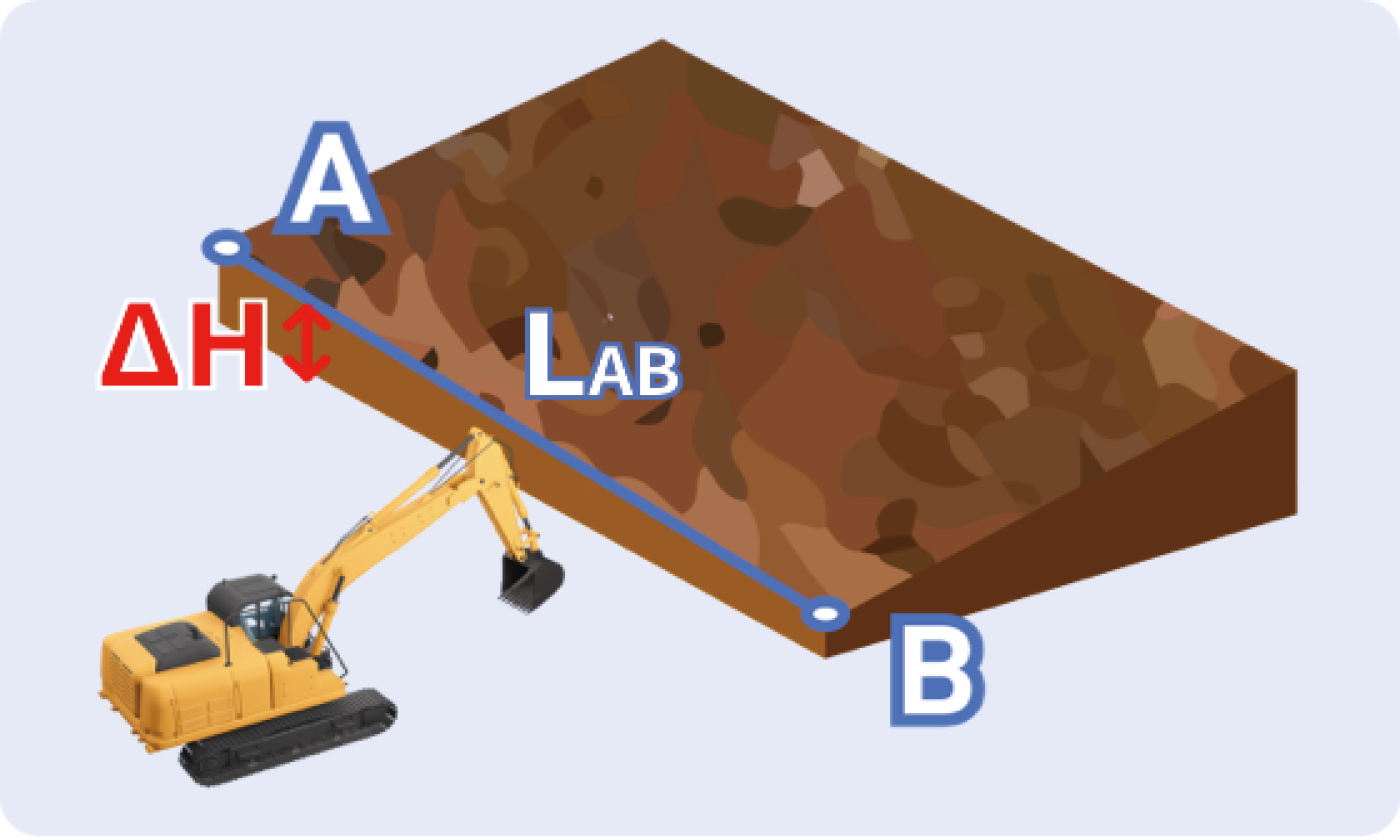

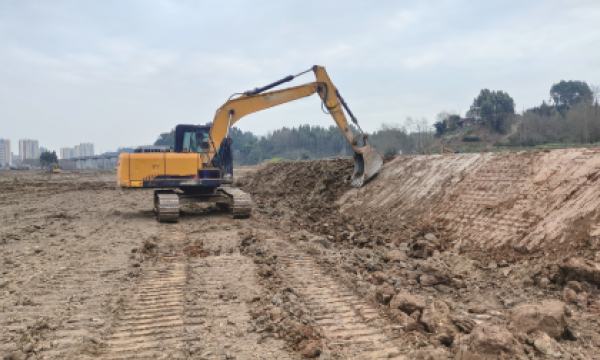

| Urejanje pobočij (Slope Grading) | Neprekinjeno spremljanje in zaznavanje kotov pobočja v realnem času |
| Združljivost | Zasnovan za brezhibno združljivost z različnimi modeli bagrov |
